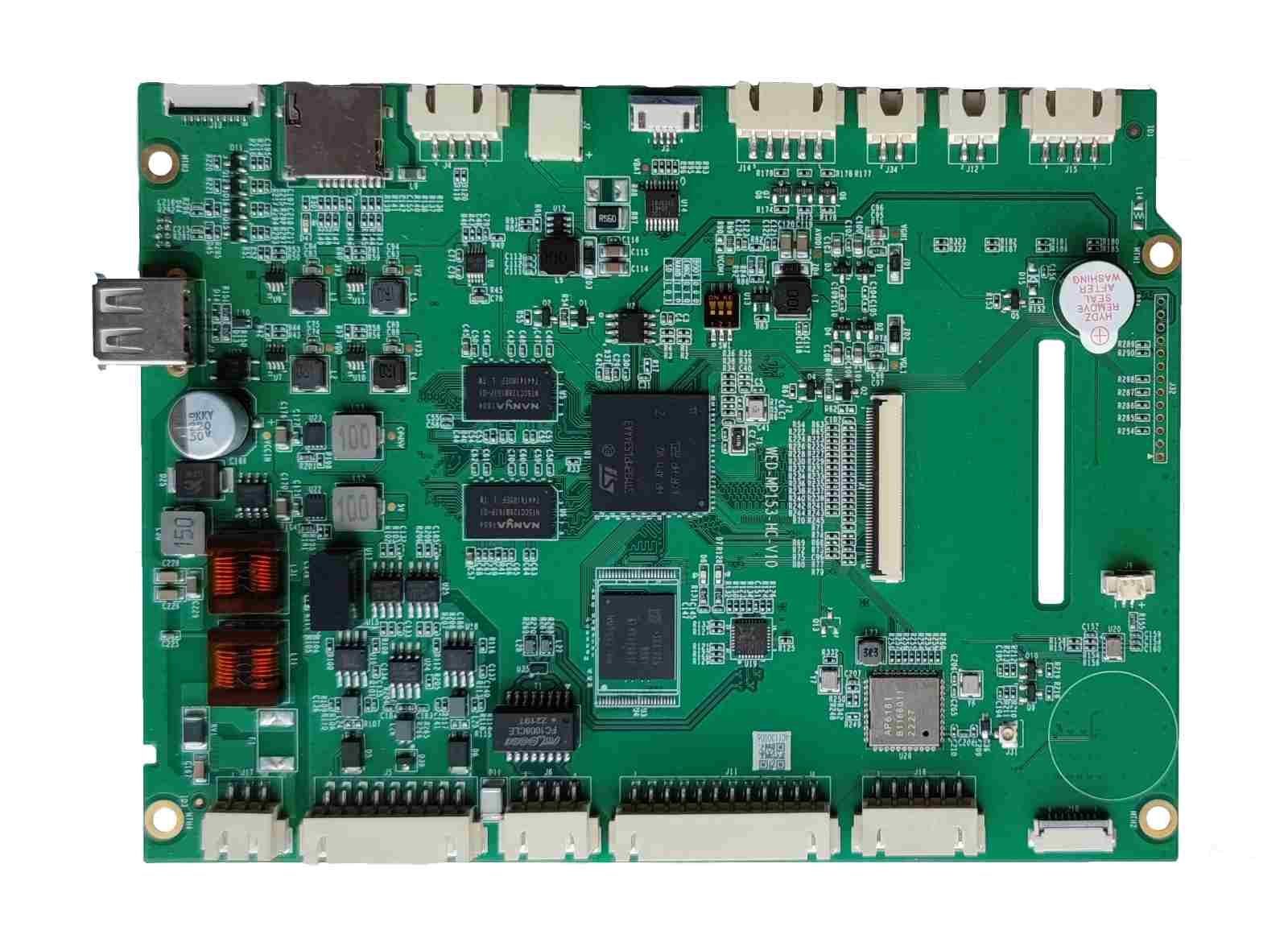

WED-MP153
◐ 基于MP153开发的工业主板，可用作机器人示教器
◐ 双核Arm Cortex-A7+单核Cortex-M4处理器
◐ DDR3L 512MB内存，8GB eMMC存储
◐ 支持8/10"触摸显示屏
◐ 支持5×6矩阵按键
◐ 支持急停、3态选择、启动模式拨码等开关
◐ 支持1路百兆以太网和WIFI/4G通信
◐ 预留SPI、USB、GPIO、UART等接口
◐ 支持Linux（Buildroot）等操作系统
◐ 基于MP153开发的工业主板，可用作机器人示教器
◐ 双核Arm Cortex-A7+单核Cortex-M4处理器
◐ DDR3L 512MB内存，8GB eMMC存储
◐ 支持8/10"触摸显示屏
◐ 支持5×6矩阵按键
◐ 支持急停、3态选择、启动模式拨码等开关
◐ 支持1路百兆以太网和WIFI/4G通信
◐ 预留SPI、USB、GPIO、UART等接口
◐ 支持Linux（Buildroot）等操作系统
本产品是杭州研智科技有限公司基于STM32 MP153处理器开发的工业主板，可用作机器人示教器。MP153采用多核异构架构，集成了2个Arm Cortex-A7内核和1个ARM Cortex-M4内核。支持DDR3L 512MB内存，8GB eMMC存储；支持8/10"触摸显示屏，5×6矩阵按键；支持急停、3态选择、启动模式拨码等开关；支持1路百兆以太网和WIFI/4G通信，预留SPI、USB、GPIO、UART等接口。支持Linux（Buildroot）等操作系统。可用作机器人示教器。
产品型号 | WED-MP153 | |
处理器 | 型号 | STM32 MP153 |
核心 | 双核Arm Cortex-A7+单核Cortex-M4 | |
主频 | A7 @800 MHz，M4 @209MHz | |
图形显示 | 3D GPU/LCD-TFT controller/MIPI | |
内存 | DDR3 | 512MB |
存储 | eMMC | 8GB |
TF卡 | 1路TF，SDMMC1 | |
网络 | 以太网 | 1路百兆以太网，RTL8201 |
WIFI | 支持，AP6181 SDMMC3 | |
显示 | LCD | RGB， 8/10.1"触摸显示屏 |
LED | 7路GPIO，1路3.3V | |
触控 | SPI转出的电阻触摸信号 | |
I/O | COM | 3路RS232, 1路RS422, 2路TTL, 含debug串口 |
USB | 内部预留1路USB 2.0，1路USBA烧写口 | |
CAN | 1路 | |
Buzzer | 1路GPIO | |
Key | 5×6矩阵按键，11路GPIO | |
选择开关 | 3态选择开关，3路GPIO | |
Switch | 启动模式拨码开关 | |
急停/三态使能 | 接口直接对连 | |
RTC | 支持，RX8130CE | |
预留接口 | SPI*1; USB*1; GPIO*1;UART*1 | |
电源 | 输入电压 | 直流电源，24V |
操作系统 | OS | Linux（Buildroot） |
物理性能 | 外形尺寸 | 160mm×120mm |
