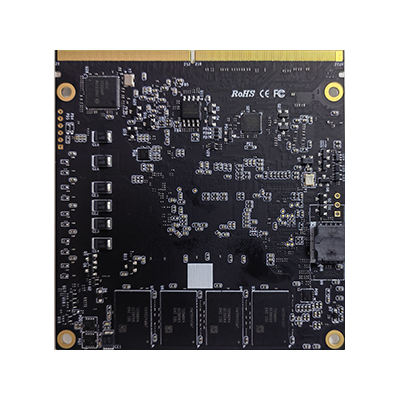

WEC-SADL
◐ 英特尔Alder Lake核心板，属于“精灵”系列核心板，具有超强兼容性，与精灵系列其它核心板相互兼容
◐ 兼容Alder Lake系列1270PE、1265UE、1245UE、1215UE、7305E处理器
◐ 支持最高达64GB内存
◐ 支持HDMI、DP、eDP多屏显示
◐ 支持2路千兆以太网
◐ 支持6路COM、2路CAN、2路USB3.0、4路USB2.0
◐ 支持4路PCIe3.0 X1；支持14路GPIO
◐ 集成FPGA芯片，提供33路高速IO
◐ 兼容Alder Lake系列1270PE、1265UE、1245UE、1215UE、7305E处理器
◐ 支持最高达64GB内存
◐ 支持HDMI、DP、eDP多屏显示
◐ 支持2路千兆以太网
◐ 支持6路COM、2路CAN、2路USB3.0、4路USB2.0
◐ 支持4路PCIe3.0 X1；支持14路GPIO
◐ 集成FPGA芯片，提供33路高速IO
❖ 产品简介
采用Alder Lake系列处理器（1270PE、1265UE、1245UE、1215UE、7305E等），支持最高达64GB内存；支持HDMI、DP、eDP多屏显示；支持2路千兆以太网， 支持6路COM、2路CAN、2路USB3.0、4路USB2.0、支持4路PCIe3.0 X1、支持14路GPIO；集成FPGA芯片，提供33路高速IO。
本产品属于杭州研智科技有限公司“精灵”系列核心板，具有超强兼容性，与精灵系列其它核心板相互兼容。同一块底板可以适配全部精灵系列核心板，帮助客户便捷地开发出不同性能、适合不同应用场景的产品，减低产品开发难度、缩短开发周期、节约开发成本。
● 精灵系列核心板产品特点：
◐ 跨平台兼容： 兼容x86、ARM架构多个处理器平台
◐ 接口兼容： 全部采用MXM接口
◐ 信号兼容：全部按照统一的规则对MXM接口的管脚信号进行定义
◐ 提供高速IO： 集成了FPGA芯片，可提供30+路高速IO
❖ 产品规格
| 产品型号 | WEC-S1270PE | WEC-S1265UE | WEC-S1245UE | WEC-S1215UE | WEC-S7305E | |
| CPU | 型号 | Intel i7-1270PE | Intel i7-1265UE | Intel i5-1245UE | Intel i5-1215UE | Intel 7305E |
| 睿频 | 4.5GHz/3.3GHz | 4.7GHz/3.5GHz | 4.4GHz/3.3GHz | 4.4GHz/3.3GHz | 主频1.0GHz | |
| 核心 | 4P+8E | 2P+8E | 2P+8E | 2P+4E | 1P+4E | |
| 线程 | 16 | 12 | 12 | 8 | 5 | |
| LLC | 18 MB | 12 MB | 12 MB | 10 MB | 8 MB | |
| GPU | Intel Iris Xe | Intel Iris Xe | Intel Iris Xe | Intel UHD | Intel UHD | |
| BIOS | AMI UEFI BIOS | |||||
| 内存 | LPDDR4X，4266 MT/s，最大64GB | |||||
| 存储 | 支持1路SATA 3.0 支持1路NVMe（4路 PCIe3.0 x1，可选） |
|||||
| 显示 | 1 路 HDMI 2.1，最大分辨率4096×2304 @ 60Hz 1 路 DP 1.4a，最大分辨率7680×4320 @ 60Hz 1 路 eDP 1.4b，最大分辨率4096×2304 @ 120Hz |
|||||
| 音频 | 1路音频 | |||||
| 以太网 | 2路LAN，10/100/1000 Mbps自适应，Intel i211 GbE | |||||
| I/O接口 | 2路USB 3.0，6路USB 2.0 6 路COM，TTL信号 2路CAN 14 路GPIO（最高可选配18路） 33路高速IO，由集成的FPGA芯片提供 4路PCIe3.0 ×1，或2路PCIe3.0 ×2，或1路PCIe3.0 ×4 1路SPI 3路I2C 1路SM总线 |
|||||
| TMP | TMP 2.0 | |||||
| 看门狗 | BIOS 支持 | |||||
| 智能风扇 | System Fan + CPU Fan | |||||
| 操作系统 | Windows 10 1909及之后，Windows11，Ubuntu 20.04及之后 | |||||
| 电源 | 直流输入，9-18V | |||||
| 环境 | 工作温度 0 ~ 60 ℃ 储存温度 -40 ~ 85 ℃ 相对湿度10-95% @40℃，无凝结 |
|||||
| 外形尺寸 | 85mm×82mm | |||||
