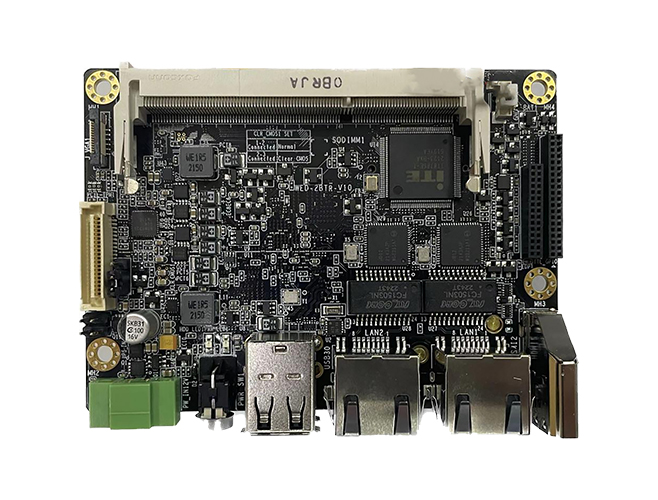

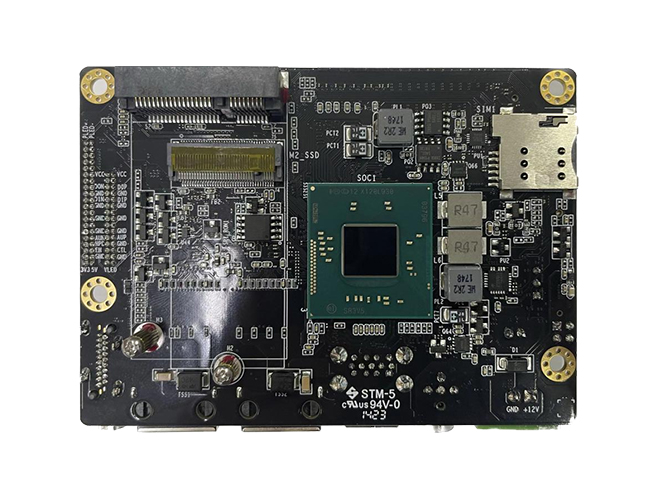

WED-2J1900

处理器系统

CPU

Intel Celeron J1900

频率

基频2.00 GHz，睿频2.42 GHz

核心/线程

4/4

LLC

2 MB

CPU TDP

10W

BIOS

AMI Legacy BIOS (Support Watchdog Timer)

内存

类型

DDR3L，1333 MHz

容量

2/4/8GB

插槽

1 路SO-DIMM插槽

ECC

不支持

存储

M.2

1路M.2 2242 SATA（可扩展eMMC/TF）

图形

GPU

Intel HD Graphics for Intel Atom Processor Z3700 Series

最大频率

854 MHz

显示

eDP

1路eDP（扩展）

HDMI

1 *路HDMI

VGA

1 路 VGA（扩展）

网络

以太网

2路千兆以太网，I211AT，10/100/1000 Mbps

4G/5G

支持4G，1路mPCIe接口支持USB2.0 4G模组，带有1个nano-SIM卡插槽

I/O

USB

1路USB 3.0，1路USB 2.0，Type A；1路USB 2.0，扩展到TTL_GPIO

COM

6个COM（TTL），扩展到TTL_GPIO

SPI 总线

1路SPI

SIM 卡

支持1路nano-SIM卡插槽

看门狗

BIOS 支持

mPCIe

1路mini PCIe，USB2.0信号，支持4G模组，带有1 * nano-SIM卡插槽

高速连接器01

60 pin连接器（TTL_GPIO）

支持6路COM（TTL），16路GPIO，1路USB2.0，1路SW信号，1路Power LED信号，1路RST信号，1路3.3V/5V

高速连接器02

40 pin连接器（PCIE_TPM）

支持2路PCIe ×1，1路TPM，1路SATA 3.0，HDD LED信号，3.3V/5V/12V

软件

系统

Windows 7/8/10, Linux

电源

输入电源

DC， 12V， 凤凰电源头 3.5mm-2P 接线柱，支持DC反插保护+过压保护（最大16V）

环境

温度

工作温度：0～60℃

存储温度：-40～80℃

湿度

工作湿度：0- 95% @40℃，无凝结

存储湿度：0- 95% @60℃，无凝结

机械性能

外形尺寸

100mm×72mm
